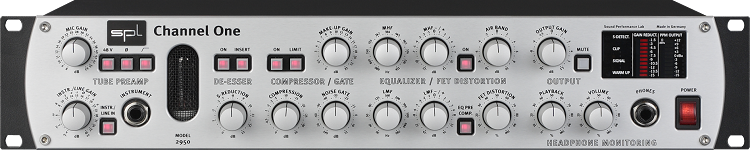

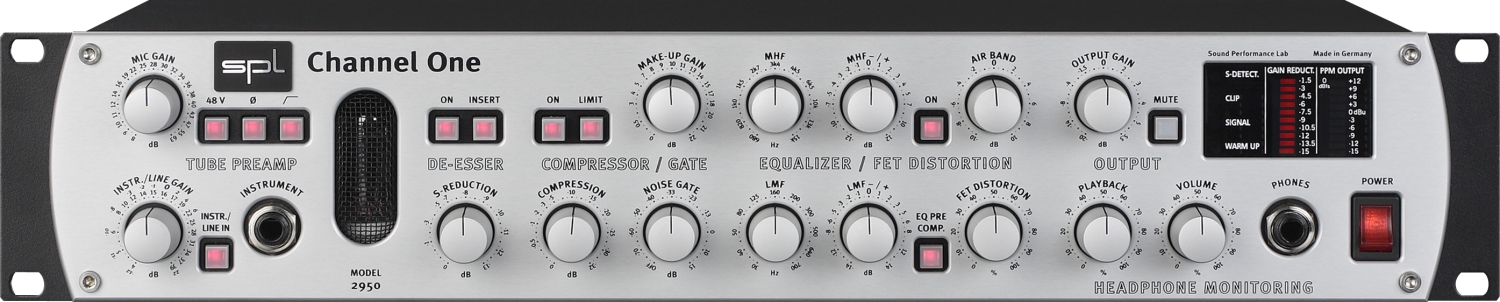

SPL - Channel One - ערוץ ההקלטה \ Channel Strip הפופלארי ביותר בעולם בתחום האולפנים בזכות איכות הסאונד בסטנדרטים המחמירים ביותר, קלות התפעול והאמינות של SPL. מיוצר ידנית באיכות בוטיק בגרמניה.

פראימפ\קדם מגבר

קדם מגבר המיקרופון ב Channel One מבוסס על הטרנזיסטור הייחודי של SPL ויחידת הגברה מבוססת שפופרת הניתנים לשילוב למגוון צבעים מנקי ומהיר למוזיקלי ורך. שלושת הכניסות, מיקרופון, ליין וכלי מציגות תחום דינאמי גבוה בכניסה של עד 119 dB, תחום תדרים עצום של 10Hz-200Khz ו -80dB CMR בזכות ההנדסה הייחודית של SPL הפועלת במתחי עבודה פנימיים גבוהים.
ספק הכוח מבוסס שנאי מוגדל מספק עוצמות גבוהות בקלילות ומבטיח תגובת טרנזינטים יוצאת דופן. הוא מספק מתחים נפרדים לסקציית האודיו ולשאר הצורכים כמו כפתורים, חיווי, חימום שפופרת ועוד על מנת לספק את רמת הרעש העצמית הנמוכה ביותר האפשרית ועיוות הרמוני נמוך במיוחד (THD  -97.2 dBu ב 20dB הגברה ).


De-esser
ה De-Esser הידוע של SPL מסיר הברות שרקניות ותדרים גבוהים לא רצויים בצורה עדינה אך חשובה לתוצאה הסופית בעזרת טכנולוגית ביטול פאזה היחודית ל SPL. הדיהייסר של SPL ידוע בכל העולם כמשובח ביותר וזאת בזכות קלות ההפעלה של כפתור אחד עם Threshold אוטומטי. כל מה שצריך לעשות הוא לסובב את הכפתור עד שההברות הלא רצויות נעלמות.

Send/Return

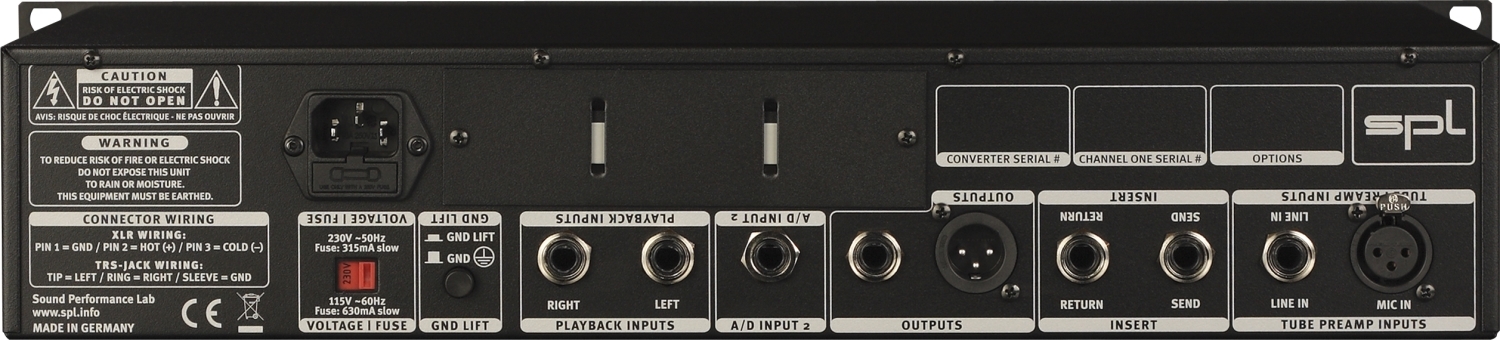

השליחה והחזרה מאפשרות השחלה של רכיב עיבוד נוסף להקלטה, בנוסף השליחה מאפשרת הקלטה של זוג ערוצים אחד שעבר עיבוד דרך המעבדים ב ב Channel One ( יציאת ה Out ) ואחת "יבשה" ( Send ) ישירות מהפריאמפ ובכך להנות מכל העולמות מבלי הפחד שבהקלטת אות מעובד.


קומפרסור לימיטר

הסקצייה הנ"ל מבוססת על זוג מעגלי VCA-Drive של SPL עם רמת רעש ועיוות מהנמוכות בעולם. הקומפרסור קל במיוחד לשימוש עם כפתור יחיד אך מכוון שהערכים "מגיבים" באוטומציה לאות הנכנס אפשר פשוט לכוון ולשכוח. הקומפרסור ב  Channel One כל כך מוזיקלי שזה יהיה קשה "להרוס" את הסיגנל בכיוון "לא נכון".

Noise Gate

עיבוד נוסף להסרת רעשים מהמיקרופון או מהסביבה, ה Noise Gate של SPL או אחד מהיחידים בעולם המסוגלים אפילו לזהות ולהימנע מחיתוך של זנבות ריוורב.

3-Band EQ

ה Channel One מעניק EQ חדש עם אופטימיזציה גבוה לקולות וכלים אקוסטים. תחום נמוך, אמצע גבוה וגבוה ( AIR-BAND ) לתיקון והתאמה של הסיגנל המוקלט ולהענקת הגוון הרצוי\אהוב בקלות. ה EQ מבוסס על סלילים פסיבים נפרדים לסאונד חלק ונקי שנשמע טבעי גם בערכים מוגזמים ומגובה במסלול ההגברה האיכותי של SPL בעל תחום דינאמי עצום שבא כאן ליידי ביטוי בצורתו האידיאלית ביותר כולל FET Distortion להעשרה הרמונית במידת הצורך ולהחזרת חום לאחר חיתוך תדרים נמוכים.

סקציית המוניטור

סקציית המוניטור ב Channel One מעניקה כניסה סטראופונית להשחלת פלייבק כך שהנגן מסוגל לבחור בעצמו את עוצמת הפלייבק והכניסה בדיירקט מוניטור עם יציאת אוזניות ייעודית או הוספה של סיגנל עם אפקט חזרה ל Channel One במידה ונדרשת הקלטה עם רוורב, דיליי...





Specifications

Microphone Input
Frequency response 10 Hz-100 kHz
(100 kHz = -3 dB)
Common mode rejection (@ -20 dBu) 1 kHz:
-80 dB / 10 kHz: -78 dB
THD & N Gain: A-weighted
20 dB -97.1 dBu
40 dB -91.1 dBu
65 dB -69.4 dBu
Dynamic range 118 dB

Line/Instrument Input
Frequency response 10 Hz-180 kHz
(100 kHz = -3 dB)
Common mode rejection (@ 0 dBu) 1 kHz:
-80 dB / 10 kHz: -78 dB, Line input only
Total harmonic distortion Gain (A-weighted):
5 dB -99.4 dBu
20 dB -97.2 dBu
42 dB -79 dBu
Input impedance Line: 20 kOhm / Instr.: 1 MOhm
Max. input level Line: +22 dBu / Instr.: +14 dBu
Dynamic range 119 dB

Output Data
Max. output level XLR/jack +20 dBu
Output impedance 50 Ohm

Gain Headphone Amplifier
(mic input and 0dBu output level)
-20dBu bei 25%
-10dBu bei 40%
-5dBu bei 55%
 0dBu bei 70%
 +5dBu bei 75%
 +10dBu bei 90%
 +14dBu bei 100%

Power Supply
Toroidal transformer 20 VA
Fuses 315 mA (230 V/50 Hz)
630 mA (115 V / 60 Hz)

Dimensions
Standard EIA 19”/IHE 482 x 88 x 210 mm
Weight 4.15 kg


ממיר אופציונאלי

הממיר האופציונאלי של SPL דגם 1090 הוא ממיר אנלוג לדיגיטל סופר-איכותי עם תחום דינאמי מדוד של 112dB, הענות תדרים שטוחה שלא עולה על +/-0.2dB ורמת עיוות של 0.0007% בזכות איכות הרכיבים ועיצובי המעגל החכמים של SPL.

הוא מציע חיבורי S/P-DIF קואקסיאלי ואופטי הפועלים במקביל לחיבור המכשור האנלוגי של SPL לכרטיסי קול\ממשקי אודיו. זהו שדרוג ממירים משמעותי ביותר לאולפן המחפש לשפר את מסלול האות מול הסטנדרטים המקצועיים המחמירים ביותר.
הלב של המודול הוא ממיר 24bit התומך בתדירויות של עד  ל 192kHz.
הממיר מאפשר סנכרון שעון דרך כניסת  S/P-DIF  המיועדת לסנכרון בלבד. או עצמאית עם שעון פנימי ( Master mode ).

ספק הכוח של הממיר מכיל מייצב זרם הדואג שהממיר מקבל זרם נקי מרעשים ובמתח קבוע, אחד מהפקטורים החשובים ביותר לאודיו דיגיטלי נקי ושקוף. המידות הקטנות של מעגל הכניסה האנלוגי מבטיחות את המרחק הקטן ביותר האפשרי לממיר לשמירה על אות נקי במינימום עיוות. הממיר עצמו מכיל חלקי הארקה גדולים מהרגיל ובכל צד של הבורד לדחיקה אופטימלית של הפרעות מגנטיות בין האנלוגי לדיגיטלי.




Converter Specifications

Internal sample rates: 44.1, 48, 88.2, 96 kHz
External sample rates: 32 kHz, 176,4 kHz and 192 kHz
Dynamic range: 112 dB A-weighted
THD+N (@-1 dBFS/1 kHz): 0,0007%
Frequency response (48 kHz): 10 Hz-22kHz, ±0.2 dB
Jitter (average; 700 Hz-100 kHz): ‹ 300 ps
Stop band attenuation: -105 dB @48 kHz; -102 dB @96 kHz
0 dBFS: = +15 dBu
Power consumption +15 V: max. 115 mA
Power consumption -15 V: max. 17 mA
Dimensions (W x H x D): 100 x 27 x 76 mm
Weight: 68 g
